فلنجة ملحومة من الصلب الكربوني

تتوفر حواف عنق اللحام المصنوعة من الفولاذ الكربوني في مجموعة واسعة من الأحجام، اعتمادًا على المواصفات والمعايير المختلفة.

① يتراوح قطر الدائرة المركزية لفتحة الترباس من 50 مم إلى 2130 مم.

② تتراوح أقطار فتحة الترباس من 11 مم إلى 30 مم.

③ يمكن أن يتراوح سمك الحافة من 12 مم إلى 58 مم.

④ هناك نطاقان للقطر الخارجي للأنبوب: A يتراوح من 17.2 مم إلى 2032 مم، ويتراوح B من 14 مم إلى 2020 مم.

⑤ القطر الداخلي للشفة لديه أيضًا نطاقين: A يتراوح من 18 مم إلى 2036 مم، ويتراوح B من 15 مم إلى 2024 مم.

⑥ الوزن النظري للحافة، بأخذ DN1800 كمثال، يمكن أن يصل إلى 234.6 كجم.

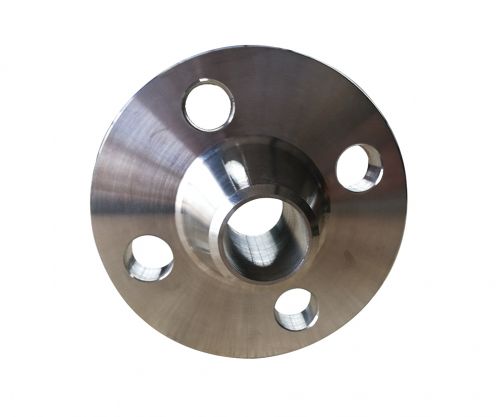

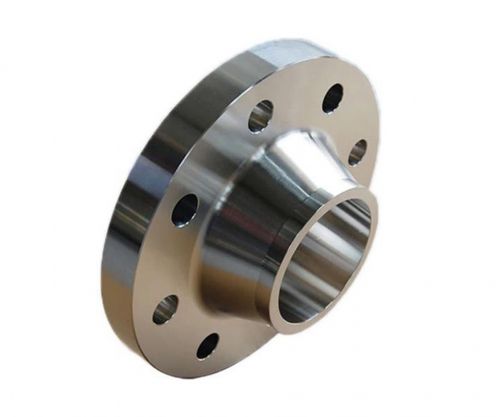

شفة اللحام التناكبي المصنوعة من الفولاذ الكربوني عبارة عن وصلة أنبوبية بتصميم عنق وجزء انتقالي دائري للأنبوب للحام التناكبي بالأنابيب. هذه الفلنجة شائعة جدًا في هندسة خطوط الأنابيب وتستخدم بشكل أساسي لتوصيل الأنابيب. يتم تثبيت شفة على الأنبوب المراد توصيله. اعتمادًا على الضغط، يمكن استخدام فلنجة ملولبة أو فلنجة ملحومة. تتم إضافة نقطة إغلاق بين الشفتين، ثم يتم تثبيتها بمسامير لتحقيق توصيل الأنبوب.

مادة شفة اللحام التناكبي من الفولاذ الكربوني هي الفولاذ الكربوني. يمكن تقسيم حواف هذه المادة إلى مطروقات A105، Q235B، Q345B، 20# فولاذ، وما إلى ذلك وفقًا للمواد المختلفة. في نفس الوقت، يمكن أيضًا تقسيمها إلى فلنجات لحام مسطحة، فلنجات لحام مسطحة، فلنجات لحام بعقب اللوحة، إلخ.

تعتمد مواصفات وأحجام فلنجات اللحام التناكبي المصنوعة من الفولاذ الكربوني بشكل أساسي على سيناريوهات التطبيق الخاصة بها ومستوى الضغط الذي تحتاج إلى تحمله. تتضمن مواصفات ونماذج فلنجات الفولاذ الكربوني عادةً DN10 إلى DN3000، والتي تغطي مجموعة متنوعة من متطلبات التطبيق من الصغيرة إلى الكبيرة. تشمل أبعاد الحافة قطر الدائرة المركزية لفتحة الترباس، وقطر فتحة الترباس، وسمك الحافة، والقطر الخارجي للأنبوب، والقطر الداخلي للشفة، وما إلى ذلك. نطاق هذه المعلمات واسع جدًا، على سبيل المثال، يمكن أن يكون قطر الدائرة المركزية لثقب الترباس من 50 مم إلى 2130 مم، ويمكن أن يكون قطر ثقب الترباس من 11 مم إلى 30 مم، ويمكن أن يكون سمك الحافة من 12 مم إلى 58 مم، والقطر الخارجي للأنبوب والقطر الداخلي تحتوي الحافة أيضًا على نطاقات مقابلة. يختلف الوزن النظري للحافة حسب الحجم، حيث يتراوح من 0.36 كجم إلى 234.6 كجم.

يعد اختيار شفة اللحام التناكبي المناسبة من الفولاذ الكربوني أمرًا ضروريًا لضمان التشغيل الآمن للنظام. لذلك، يجب أخذ جميع العوامل ذات الصلة، بما في ذلك الحجم والمواد ومستوى الضغط وما إلى ذلك، في الاعتبار بشكل كامل أثناء عملية التصميم والشراء لضمان أن أداء الفلنجة يلبي التوقعات.

تُستخدم فلنجات اللحام التناكبي المصنوعة من الفولاذ الكربوني بشكل أساسي لتوصيل الأنابيب والصمامات ذات الضغط العالي، وهي مناسبة لأنظمة خطوط الأنابيب ذات الضغط الكبير أو تقلبات درجات الحرارة، خاصة في ظل درجات الحرارة المرتفعة والضغط العالي وظروف درجات الحرارة المنخفضة. كما أنه يستخدم بشكل شائع لتوصيل الأنابيب والصمامات بـ PN أكبر من 2.5 ميجا باسكال، وهو مناسب بشكل خاص لخطوط الأنابيب التي تنقل الوسائط القابلة للاشتعال والمتفجرة باهظة الثمن. بالإضافة إلى ذلك، يتم أيضًا استخدام فلنجات اللحام بعقب الفولاذ الكربوني على نطاق واسع في الغلايات وأوعية الضغط والبترول والكيماويات وبناء السفن والأدوية والمعادن والآلات والمواد الغذائية وغيرها من الصناعات. تتطلب سيناريوهات التطبيق هذه أن تتمتع الشفاه بالصلابة والمرونة المقابلة، وليس من السهل تشويهها، وختم جيد لضمان التشغيل الآمن والعمل الفعال للنظام.

تشمل نماذج فلنجات اللحام التناكبي المصنوعة من الفولاذ الكربوني DN15، DN20، DN25، DN32، DN40، DN50، DN65، DN80، DN100، DN125، DN150، DN200، DN250، DN300، إلخ. تغطي هذه النماذج متطلبات التطبيقات المختلفة من الصغيرة إلى الكبيرة، مناسبة لمختلف سيناريوهات اتصال خطوط الأنابيب. تحتوي فلنجات اللحام التناكبي على نطاق واسع من التطبيقات، بما في ذلك خطوط الأنابيب ذات التقلبات الكبيرة في الضغط أو درجة الحرارة، وخطوط الأنابيب ذات درجة الحرارة العالية، والضغط العالي، ودرجة الحرارة المنخفضة، وهي مناسبة بشكل خاص لنقل الوسائط باهظة الثمن والقابلة للاشتعال والمتفجرة. بالإضافة إلى ذلك، فإن مواد فلنجات اللحام التناكبي متنوعة، بما في ذلك الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وما إلى ذلك، والتي يمكن أن تلبي احتياجات الصناعات والتطبيقات المختلفة.
