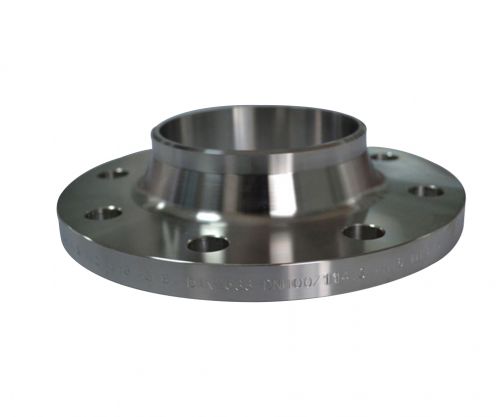

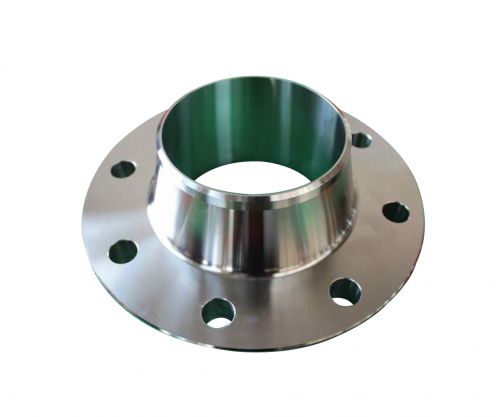

شفة اللحام التناكبي من سبائك الصلب

إن شفة اللحام التناكبي هي جزء شائع على شكل قرص في هندسة خطوط الأنابيب، والذي يستخدم للتوصيل بين الأنابيب. فهو يربط طرفي أنبوبين أو تجهيزات أو أجهزة بواسطة مسامير، ويستخدم حشوات في المنتصف للإغلاق. تتضمن معايير التنفيذ لفلنجات اللحام التناكبي المعايير الوطنية، ومعايير وزارة الصناعة الكيميائية، ومعايير وزارة الآلات، وما إلى ذلك. وتشمل الأنواع المحددة الفلنجات المتكاملة، والفلنجات الملولبة، والفلنجات الانزلاقية من النوع اللوحي، والفلنجات الانزلاقية ذات العنق الشفاه، فلنجات لحام المقبس ذات العنق، فلنجات سائبة ذات حلقة لحام بعقب، فلنجات سائبة بلوحة حلقة لحام مسطحة، فلنجات سائبة للوحة حلقة ذات حواف، إلخ. يمكن أن تكون مادة فلنجات لحام بعقب السبائك عبارة عن سبائك، مثل INCOLOY800H/HT، وهو عبارة عن أوستنيتي سبيكة مقاومة للحرارة تستخدم على نطاق واسع في الأجزاء الهيكلية الحاملة للضغط بدرجة الحرارة العالية. قوتها العالية ترجع إلى إضافة عناصر الكربون والألومنيوم والتيتانيوم، والتليين عند درجة حرارة منخفضة تبلغ 1149 درجة مئوية لتحقيق حجم حبيبي محدد.

يمكن تصنيع شفة اللحام التناكبي، كتركيبة أنابيب، من مجموعة متنوعة من سبائك الفولاذ، والتي تتميز بقوة عالية، ومقاومة جيدة للتآكل ومقاومة الضغط العالي. تتمتع حواف السبائك بمجموعة متنوعة من خيارات المواد، بما في ذلك الفولاذ منخفض الكربون والفولاذ متوسط الكربون والفولاذ عالي الكربون وسبائك الفولاذ المختلفة. إن اختيار هذه المواد يجعل شفة اللحام التناكبي من السبائك تتميز بخصائص الهيكل الثابت، الحجم الصغير، الضيق والموثوق، سهولة التشغيل والصيانة، مقاومة الضغط، مقاومة التآكل، وأداء الختم الممتاز، لذلك لديها مجموعة واسعة من التطبيقات.

1. الأبعاد والمعلمات: ‌

يتراوح القطر الخارجي للشفة من 75 مم إلى 2190 مم. ‌

ويتراوح عدد فتحات الترباس من 4 إلى 48. ‌

يتراوح قطر فتحة الترباس بين 11 ملم و30 ملم. ‌

يتراوح سمك الحافة بين 12 مم و58 مم. ‌

ينقسم القطر الخارجي للأنبوب إلى A (17.2-2032 مم) و B (14-2020 مم). ‌

القطر الداخلي للحافة مقسم إلى A (18-2036 مم) و B (15-2024 مم). ‌

2. مستوى الضغط: ‌

بما في ذلك على سبيل المثال لا الحصر، الفئة 150LBS، ‌300LBS، ‌600LBS، ‌900LBS، ‌1500LBS، ‌2500LBS. ‌

يتم التعبير عن مستويات الضغط أيضًا في PN، مثل PN0.6، 1.0، 1.6، 2.5، 4.0، 6.3، 10.0، 16.0، 25.0 ميجا باسكال. ‌

3. المادة: ‌

تشتمل مواد الفلنجات المصنوعة من سبائك الصلب، على سبيل المثال لا الحصر، على 1Cr5Mo، و12CrMo، و12CrMoG، و12Cr1MoV، و15CrMo، و15CrMoG، وما إلى ذلك.

تشتمل مواد الفلنجات المصنوعة من الفولاذ المقاوم للصدأ على 304/304L/316/316L، إلخ. ‌

تشتمل مواد فلنجات الفولاذ الكربوني على 20#، Q235B، 16Mn، ASTM A105/A105N، إلخ. ‌

4. طريقة الاتصال: ‌

عادةً ما يتم توصيل شفة اللحام التناكبي بخط الأنابيب عن طريق اللحام لضمان إحكام واستقرار الاتصال. ‌

بالإضافة إلى ذلك، فإن معايير تنفيذ فلنجات اللحام التناكبي تشمل المعايير الوطنية، ومعايير الصناعة الكيميائية، ومعايير قسم الآلات، وما إلى ذلك، والتي تكون مناسبة لسيناريوهات التطبيقات الصناعية المختلفة. تشمل أنواع أسطح الختم السطح المحدب RF، والسطح المسطح FF، وسطح التوصيل الدائري RJ، والسطح المقعر والمحدب MFM، وما إلى ذلك، لتلبية احتياجات الختم المختلفة.

يتم استخدام فلنجات اللحام التناكبي في مجموعة واسعة من السيناريوهات، بما في ذلك على سبيل المثال لا الحصر صناعة البتروكيماويات، وصناعة الطاقة، وصناعة الغاز، وصناعة النقل.

صناعة البتروكيماويات: تلعب فلنجات اللحام التناكبي دورًا مهمًا في صناعة البتروكيماويات، بما في ذلك وصلات خطوط الأنابيب في مجالات تكرير النفط والأسمدة والطلاءات والدهانات والألياف الكيماوية وما إلى ذلك.

صناعة الطاقة: في صناعة الطاقة، يتم استخدام فلنجات اللحام التناكبي على نطاق واسع لتوصيلات خطوط الأنابيب في الطاقة الحرارية والطاقة النووية وغيرها من المجالات.

صناعة الغاز: إن حواف اللحام التناكبي المصنوعة من السبائك مناسبة أيضًا لصناعة الغاز، مثل توصيلات خطوط الأنابيب في الغاز الطبيعي وغاز المدن وغيرها من المجالات.

صناعة النقل: في صناعة النقل، تُستخدم فلنجات اللحام التناكبي من السبائك لتوصيلات خطوط الأنابيب في أدوات النقل مثل ناقلات الغاز المسال وناقلات البترول.‌

تشمل المعلمات التقنية لفلنجات اللحام التناكبي مستوى الضغط، والمادة، والحجم، وما إلى ذلك. ‌

1. مستوى الضغط: تحتوي فلنجات اللحام التناكبي على مستويات ضغط مختلفة، بما في ذلك على سبيل المثال لا الحصر PN2.5؛ PN6؛ PN10؛ PN16؛ PN25؛ بي إن 40؛ PN63؛ PN100؛ PN160؛ PN250؛ PN320؛ PN400، إلخ. تغطي مستويات الضغط هذه متطلبات الضغط من الأسفل إلى الأعلى، وهي مناسبة لسيناريوهات التطبيقات الصناعية المختلفة. ‌

2. المواد: تحتوي فلنجات اللحام التناكبي على مواد مختلفة، بما في ذلك الفولاذ المقاوم للصدأ، والفولاذ الكربوني، وسبائك الفولاذ، وما إلى ذلك. تتميز هذه المواد بخصائص ميكانيكية جيدة ومقاومة للتآكل، ويمكن أن تلبي متطلبات الاستخدام في البيئات الصناعية المختلفة. ‌

3. الحجم: تتميز فلنجات اللحام التناكبي أيضًا بأحجام مختلفة، بما في ذلك الأقطار الاسمية من DN10 إلى 900 مم، لتلبية متطلبات الاتصال لأنظمة خطوط الأنابيب المختلفة. ‌

بالإضافة إلى ذلك، قد تشتمل فلنجات اللحام التناكبي أيضًا على معلمات تقنية أخرى، مثل طريقة الاتصال (اللحام)، والعلامة التجارية (مثل العلامة التجارية Guanghao)، وما إذا كان يمكن تخصيصها. ‌في التطبيقات العملية، يحتاج اختيار فلنجات اللحام التناكبي المناسبة إلى الأخذ في الاعتبار قوة الضغط والسلامة والموثوقية والامتثال للمعايير الوطنية المحددة أو معايير الصناعة. ‌على سبيل المثال، بالنسبة للتطبيقات التي تتطلب درجة حرارة عالية أو ضغطًا مرتفعًا، يمكن اختيار فلنجة ملحومة بعقب مصنوعة من مادة سبيكة ذات قوة أعلى ومقاومة للتآكل.
