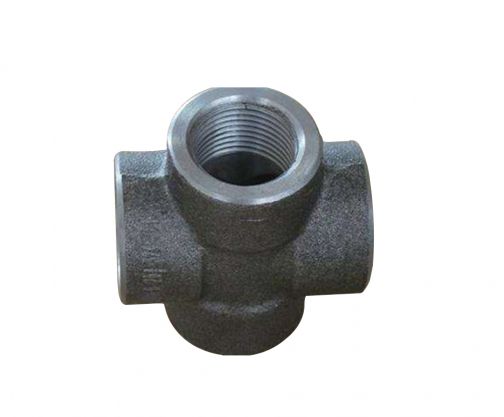

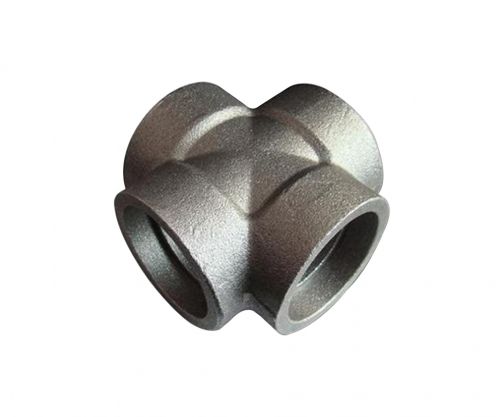

صليب لحام المقبس

تقاطع لحام المقبس هو نوع من تركيبات الأنابيب، والذي يجمع بين خصائص توصيل المقبس واللحام. يتكون هذا النوع من وصلات الأنابيب عادة من حنفية، ومقبس، وجزء منحني، وفتحة مقبس، وما إلى ذلك.

يتميز بوجود فتحة مقبس على الحنفية، ويقع الحنفية والمقبس على التوالي في طرفي الجزء المنحني.

مادة

‌تشمل مواد لحام المقبس الفولاذ المقاوم للصدأ والفولاذ الكربوني والمعادن غير الحديدية والبلاستيك.

أبعاد

نطاق حجم وصلة لحام المقبس هو 1/8″~4″ (DN6~DN100).

وصف

وصلة لحام المقبس عبارة عن وصلة أنابيب تجمع بين خصائص توصيل المقبس واللحام. تتكون وصلات الأنابيب هذه عادة من حنفية، ومقبس، وجزء منحني وفتحة مقبس، وما إلى ذلك، وتتميز بوجود فتحة مقبس على الحنفية، وتقع الحنفية والمقبس على التوالي على طرفي الأنبوب جزء عازمة. عادةً ما يتم استخدام وصلات لحام المقبس المتقاطعة لتغيير اتجاه خط الأنابيب وهي جزء مهم من نظام خطوط الأنابيب. بالإضافة إلى ذلك، يمكن تطبيق وصلة اللحام المتقاطعة على مواد مختلفة ومعايير صناعية، ولها مزايا الهيكل البسيط، الشكل الجميل، التفكيك والتجميع السريع، التشغيل المرن، مقاومة السوائل المنخفضة، والاستخدام الآمن والموثوق. هذه الخصائص تجعل تقاطع لحام المقبس يستخدم على نطاق واسع في المجالات الصناعية مثل منتجات الألبان والمواد الغذائية والبيرة والمشروبات والأدوية ومستحضرات التجميل.

مادة

‌تشمل مواد وصلة لحام المقبس ASTM A105، A350 LF2، A182 F304، F304L، F316، F316L، F321، F316TI، F51، F11، F22، F91.

المواصفات والأبعاد

الصلبان لحام المقبس لديها مجموعة واسعة من الأحجام، من 1/8 ″ إلى 4 ″ (DN6 ~ DN100). ‌

تغطي أحجام صلبان لحام المقبس مجموعة متنوعة من الخيارات من الصغيرة إلى الكبيرة، بما في ذلك على سبيل المثال لا الحصر:

نطاق الحجم: 1/8″~4″ (DN6~DN100)

مستوى الضغط: بما في ذلك 3000LB (SCH80/XS)، 6000LB (SCH160)، 9000LB (XXS) ومستويات مختلفة أخرى، مناسبة لمتطلبات ضغط العمل المختلفة.

تعليمات الاستخدام

يتضمن استخدام الصليب الملحوم بالمقبس بشكل أساسي الجوانب التالية:

1. المتوسطة ودرجة الحرارة القابلة للتطبيق: إن الصليب الملحوم بالمقبس مناسب للوسائط غير القابلة للتآكل أو التآكل، مثل الزيت، الماء، الغاز، إلخ. يتم تحديد نطاق درجة الحرارة المطبق بواسطة الوسيط المستخدم والحشية المختارة، بشكل عام لا يتجاوز 450 درجة مئوية.

2. مواد التصنيع: مواد تصنيع الصليب الملحوم بالمقبس تشمل 20#، 35#، 1Crl8Ni9Ti، 0Crl8Ni-12M02Ti، 316L، إلخ. هذه المواد لديها مقاومة جيدة للتآكل وخواص ميكانيكية1.

3. متطلبات الأنابيب: تتضمن متطلبات الأنابيب للمقبس الملحوم المتقاطع مطابقة قطر الأنبوب ومستوى الضغط، بالإضافة إلى التثبيت والتثبيت الصحيحين لضمان التشغيل العادي والسلامة.

4. طريقة الاتصال: عادة ما تكون طريقة توصيل الصليب الملحوم بالمقبس هي اللحام اليدوي عن طريق لحام قوس غاز خامل التنغستن (TIG)، والذي يمكن أن يوفر قوة هيكلية وختم أعلى.

ورقة البيانات الفنية

صليب لحام المقبس
الاسم الشائع للدورة الشهرية	الوزن التقريبي			الحجم التقريبي
الاسم المميز	SCH80/3000	SCH160/6000	XXS/9000	SCH80/3000	SCH160/6000	XXS/9000
6	0.15	0.21		0.038	0.047
8	0.15	0.25		0.047	0.049
10	0.19	0.54		0.049	0.14
15	0.39	0.64	1.32	0.14	0.252	0.375
20	0.47	1.09	2.25	0.252	0.375	0.565
25	0.76	1.97	2.69	0.375	0.565	0.73
32	1.19	2.34	4.38	565	0.73	1.295
40	1.64	3.9	4.84	0.73	1.295	1.852
50	2.59	4.25	10.5	1.295	1.852	2.75
65	4.75	8.58		1.852	2.74
80	7.25	12.6		2.985	4.56
100	16.5			4.785
