كوع ملولب 90 درجة

تتضمن أبعاد الأكواع الملولبة 90 درجة العديد من الجوانب، بما في ذلك القطر الاسمي، والقطر الخارجي النهائي، والبعد من المركز إلى النهاية، والبعد من المركز إلى المركز، وما إلى ذلك. ولا تتعلق هذه الأبعاد فقط بالمواصفات الأساسية للمرفق، بل كما تؤثر بشكل مباشر على تركيبها واستخدامها في نظام الأنابيب.

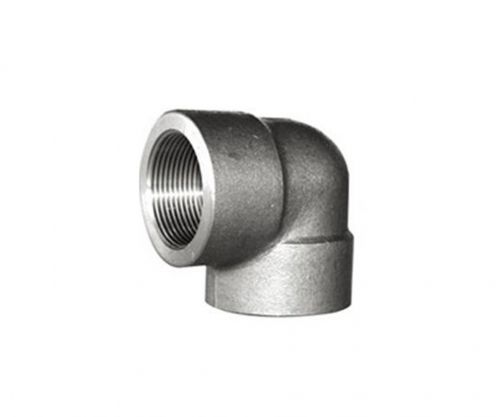

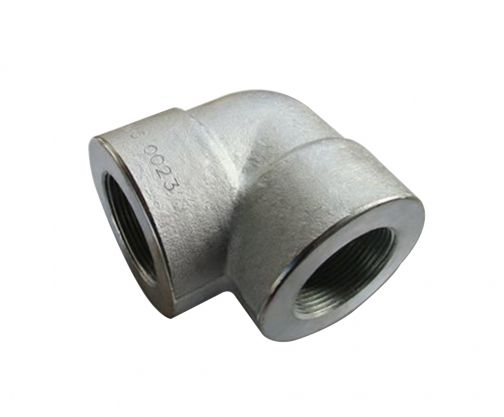

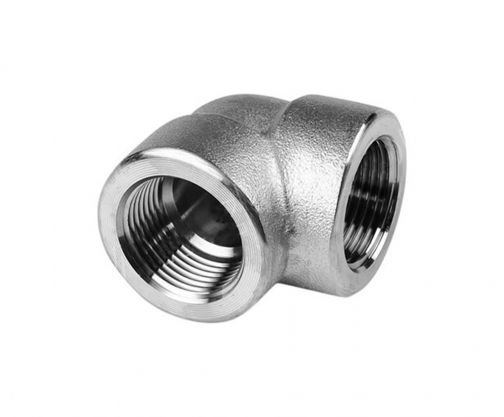

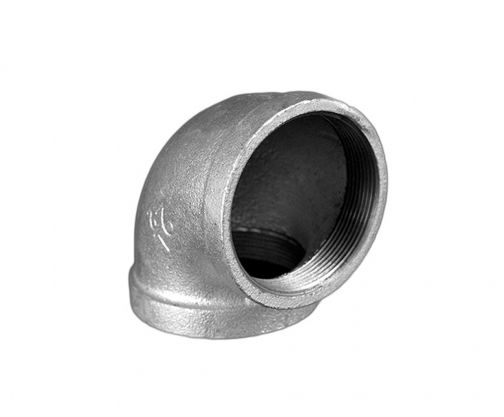

الكوع الملولب 90°، والمعروف أيضًا باسم الكوع الملولب، عبارة عن وصلة أنابيب تستخدم لتغيير اتجاه خط الأنابيب في نظام خطوط الأنابيب. يمكن تقسيمها إلى 45 درجة و 90 درجة حسب الزاوية حسب احتياجات المشروع، وتشمل أيضًا أكواع زاوية غير طبيعية أخرى مثل 60 درجة. هذا النوع من الكوع مصنوع من مواد مختلفة، بما في ذلك الحديد الزهر، الفولاذ المقاوم للصدأ، سبائك الفولاذ، الحديد الزهر القابل للطرق، الفولاذ الكربوني، المعادن غير الحديدية والبلاستيك. إن خاصية الكوع الملولب هي أنه يحتوي على أخدود خيطي على فم الخيط، مما يمكنه من تغيير اتجاه توصيل السوائل أو نقل الضغط بشكل فعال في نظام خطوط الأنابيب، كما يسمح أيضًا بتوصيل مكونين أو معدات لخط الأنابيب ومكونات خط الأنابيب متصلة عموديا على المحور.

‌تشمل مواد الأكواع الملولبة بزاوية 90 درجة الحديد الزهر والفولاذ المقاوم للصدأ وسبائك الفولاذ والحديد المطاوع والفولاذ الكربوني والمعادن غير الحديدية والبلاستيك. ‌يعتمد اختيار هذه المواد على سيناريوهات التطبيق المحددة والمتطلبات الهندسية. على سبيل المثال، يمكن تقسيم مواد أكواع الفولاذ المقاوم للصدأ 90° إلى 201 مادة، 304 مادة، 304L، 316 مادة، 316L، إلخ. تختلف مقاومة التآكل لهذه المواد، ويمكن للمستخدمين اختيار المادة المناسبة وفقًا لمتطلباتهم. بيئة استخدام محددة. أكواع الفولاذ المقاوم للصدأ بزاوية 90 درجة، خاصة المواد 304 و316L، غالبًا ما تستخدم في البيئات التي تحتاج إلى مقاومة التآكل بسبب مقاومتها الجيدة للتآكل. بالإضافة إلى ذلك، تتضمن معايير التصنيع للأكواع الملولبة بشكل عام GB/T14383، ASME B16.11، BS 3799، وما إلى ذلك لضمان أن جودة وأداء الأكواع يلبي المعايير والمتطلبات ذات الصلة.‌

تتضمن مواصفات وأبعاد الأكواع الملولبة بزاوية 90 درجة العديد من الجوانب، بما في ذلك القطر الاسمي، والقطر الخارجي النهائي، وبعد الوجه من المركز إلى الطرف، والبعد من المركز إلى المركز، وبعد الوجه من الخلف إلى الطرف. المواصفات والأبعاد المحددة هي كما يلي:

‌1. القطر الاسمي DN والقطر الخارجي النهائي:

DN15 كوع 90 درجة، القطر الخارجي للنهاية 21.3 مم.

DN25 كوع 90 درجة، القطر الخارجي للنهاية 32 مم.

DN100 كوع 90 درجة، القطر الخارجي للنهاية 114.3 ملم.

DN150 كوع 90 درجة، القطر الخارجي للنهاية 168.3 ملم.

2. بُعد الوجه من المركز إلى النهاية والبعد من المركز إلى المركز:

بالنسبة للمرفقين بزاوية 90 درجة بأقطار مختلفة، يختلف أيضًا بُعد الوجه من المركز إلى النهاية والبعد من المركز إلى المركز. تعتمد القيم المحددة على سلسلة الكوع المحددة (سلسلة A أو سلسلة B)، ونوع نصف القطر (نصف قطر طويل أو نصف قطر قصير) وحجم القطر المحدد.

3. ‌حجم الوجه من الخلف إلى النهاية‌:

ويعتمد هذا الحجم أيضًا على المواصفات المحددة للمرفق، بما في ذلك حجم القطر ونوع السلسلة وما إلى ذلك.

يتضمن استخدام الأكواع الملولبة بزاوية 90 درجة بشكل أساسي خطوات التثبيت الصحيحة واحتياطات الصيانة لضمان موثوقية وختم الاتصال. فيما يلي الخطوات الأساسية لاستخدام أكواع ملولبة بزاوية 90 درجة:

1. التحضير: أولاً، تأكد مما إذا كانت مواصفات وأحجام الأكواع الملولبة المطلوبة بزاوية 90 درجة والأنابيب ذات الصلة تلبي المتطلبات. التأكد من سلامة الأكواع وتنظيف أسطح المواسير والأكواع للتأكد من عدم وجود أوساخ أو شحوم أو شوائب أخرى.

2. تطبيق مانع التسرب: ضع كمية مناسبة من مانع التسرب على الجزء الملولب من المرفق. يساعد مانع التسرب الخيطي على توفير إحكام أفضل ومنع تسرب الماء.

3. قم بتوصيل الأنبوب: أدخل الطرف الملولب للأنبوب في منفذي الكوع ذوي القطر نفسه وقم بتدويره في اتجاه عقارب الساعة حتى يتم إحكام الاتصال. ثم أدخل الطرف الملولب لأنبوب آخر ذي حجم مختلف في مخفض الكوع وقم بتدويره حتى يتم إحكام الاتصال.

4. استخدم مفتاح الربط: استخدم مفتاح ربط أو أداة مناسبة لتدوير الكوع والأنبوب بشكل صحيح لضمان إحكام الاتصال. لكن احرص على عدم استخدام القوة المفرطة لتجنب إتلاف الكوع أو الأنبوب.

5. التفتيش والاختبار: بعد الانتهاء من التثبيت، تحقق مما إذا كانت الأكواع ووصلات الأنابيب ثابتة، وتحقق من موثوقية وضيق التوصيلات من خلال اختبار الضغط أو الطرق الأخرى المناسبة.
