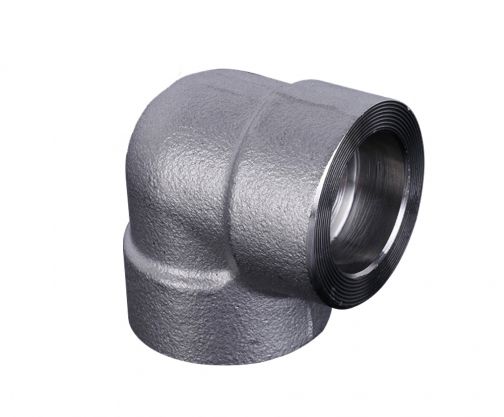

كوع ملحوم بمقبس 90 درجة

الكوع الملحوم بمقبس 90° هو نوع من موصلات الأنابيب، وشكل توصيله هو لحام المقبس (Socket Welding-SW)، ومعايير التصنيع الرئيسية هي ANSI/ASME B16.11 وGB/T 14383-2008.

الكوع الملحوم بمقبس 90 درجة هو عبارة عن وصلات أنابيب توصيل شائعة الاستخدام في تركيبات خطوط الأنابيب، وتستخدم لتوصيل أنبوبين بنفس الأقطار الاسمية أو بأقطار اسمية مختلفة لجعل خط الأنابيب يدور بزاوية معينة.

مادة

‌أكواع لحام المقبس 90 درجة مصنوعة من الحديد الزهر، والفولاذ المقاوم للصدأ، وسبائك الفولاذ، والحديد الزهر القابل للطرق، والفولاذ الكربوني، والمعادن غير الحديدية والبلاستيك.

أبعاد

كوع ملحوم بمقبس 90 درجة
الاسم الشائع للدورة الشهرية	الوزن التقريبي			الحجم التقريبي
الاسم المميز	SCH80/3000	SCH160/6000	XXS/9000	SCH80/3000	SCH160/6000	XXS/9000
6	0.09	0.15		0.018*10	0.027
8	0.09	0.15		0.027*10	0.042
10	0.12	0.32		0.042*10	0.068
15	0.26	0.4	0.85	0.068*10	0.12	0.18
20	0.35	0.65	1.48	0.120*10	0.18	0.31
25	0.49	1.25	2.2	0.180*10	0.31	0.397
32	0.85	1.4	2.9	0.310*10	0.397	0.745
40	1.05	2.45	3.8	0.397*10	0.745	1.126
50	1.75	2.76	6.35	0.745*10	1.126	1.724
65	3.8	4.8		1.126*10	1.724
80	5.2	8.85		1.172*10	2.526
100	7			3.756*10

وصف

كوع اللحام المقبس 90°‌ عبارة عن وصلة توصيل أنابيب ذات ضغط عالي، تستخدم بشكل رئيسي في الأماكن التي تحتاج إلى تحمل الضغط العالي ودرجة الحرارة العالية. إنه نوع من تجهيزات الأنابيب من سلسلة المقبس المطروق، والتي يتم تشكيلها عادةً بواسطة فراغات تزوير من الفولاذ أو سبيكة فولاذية مستديرة، ثم يتم تشكيلها على مخرطة. تصميم هذا الكوع يسمح باستخدامه تحت ظروف الضغط العالي ودرجات الحرارة المرتفعة، مع قوة هيكلية عالية ومقاومة للتآكل.

مادة

تشتمل مواد الكوع الملحوم بمقبس 90 درجة على الحديد الزهر والفولاذ المقاوم للصدأ وسبائك الفولاذ والحديد الزهر القابل للطرق والفولاذ الكربوني والمعادن غير الحديدية والبلاستيك. ‌

الكوع الملحوم بمقبس 90 درجة هو موصل أنبوب شائع يستخدم لتغيير اتجاه الأنبوب. لديها مجموعة واسعة من المواد لتلبية احتياجات المشاريع والتطبيقات المختلفة. تشمل المواد الشائعة ما يلي:

‌الحديد الزهر‌: يتمتع بمقاومة جيدة للتآكل ومقاومة التآكل، ومناسب لبعض التطبيقات الصناعية والإنشائية المحددة.

‌الفولاذ المقاوم للصدأ‌: يتمتع بمقاومة ممتازة للتآكل، ومناسب بشكل خاص للبيئات التي تحتاج إلى مقاومة التآكل الكيميائي. يمكن تقسيم أكواع الفولاذ المقاوم للصدأ إلى 201 مادة، 304 مادة، 304L، 316 مادة، 316L، إلخ. من بينها، 304 و316L هما المادتان الأكثر استخدامًا، ومناسبتان لبيئات التآكل المختلفة.

‌سبائك الصلب‌: لديه قوة عالية ومقاومة للتآكل، ومناسبة لدرجات الحرارة العالية وبيئات الضغط العالي.

‌مطرقة من حديد الزهر‌: يتمتع بمرونة وصلابة جيدة، ومناسب لبعض التطبيقات التي تتطلب قوة وصلابة عالية.

‌الصلب الكربوني‌: منخفضة التكلفة، وقابلية تصنيع جيدة وقوة، وتستخدم على نطاق واسع في الصناعة العامة والبناء.

‌المعادن غير الحديدية‌: مثل النحاس والألمنيوم وما إلى ذلك، تتمتع بموصلية جيدة ومقاومة للتآكل، ومناسبة لتطبيقات كهربائية وكيميائية محددة.

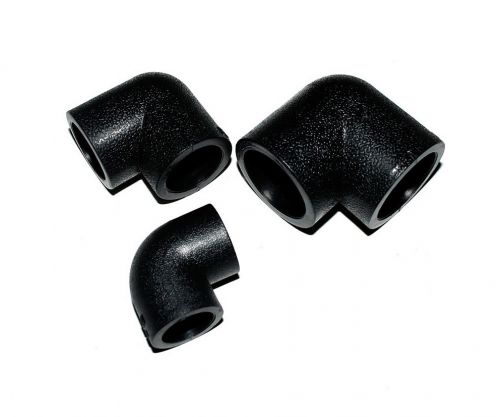

‌البلاستيك‌: مناسبة لبعض التطبيقات ذات الضغط المنخفض وغير الحرجة، مع مقاومة جيدة للتآكل وخفة الوزن.

يعتمد اختيار هذه المواد على متطلبات التطبيق المحددة، مثل مقاومة التآكل، وضغط العمل، ونطاق درجة الحرارة وعوامل أخرى. تتمتع كل مادة بمزاياها الخاصة وسيناريوهاتها القابلة للتطبيق، لذا فإن اختيار المادة المناسبة أمر بالغ الأهمية لضمان سلامة وكفاءة نظام الأنابيب.

المواصفات والأبعاد

تتضمن مواصفات وأبعاد الأكواع الملحومة بمقبس 90° العديد من الجوانب، بما في ذلك القطر الاسمي، والعمق، وسمك الجدار، وما إلى ذلك. ‌

‌القطر الاسمي (DN(in))‌ يغطي الأحجام من DN6 إلى DN40، وتحديدًا 6 1/8 (DN15)، 10 (DN25)، 15 1/2 (DN40)، إلخ. ‌. ‌عمق المقبس‌ يشمل أحجام مختلفة مثل 3.2، 3.8، 4.0، 4.5، 4.6، 5.0، 5.6، 6.3، 7.0، 8.9، وما إلى ذلك، كما يتم أيضًا سرد عمق كل قطر بالتفصيل. ‌سمك الجدار‌ يحتوي أيضًا على بيانات تفصيلية، مثل Sch80، وSchl60، وXXS، وما إلى ذلك، وهناك مواصفات مختلفة لسمك الجدار وفقًا لأقطار مختلفة. ‌ تحتوي الأبعاد من المركز إلى أسفل المقبس أيضًا على بيانات محددة، مثل 8، 8 1/4، 10 3/8، إلخ. هذه البيانات ضرورية لضمان دقة التثبيت وسلامته.

تعليمات الاستخدام

1. التفتيش والتحضير: أولاً، تحقق من جودة سطح الأنبوب والتجهيزات للتأكد من أن أجزاء التوصيل نظيفة وسليمة، وأن الفم مشطوب بشكل صحيح، وطول الأخدود لا يزيد عن 2.0 مم.

2. التحضير للتدفئة: أدخل الأنبوب والوصلة في المدفأة في نفس الوقت دون دوران، وقم بتسخين أجزاء التوصيل حتى الوصول إلى وقت التسخين المحدد مسبقًا.

3. اتصال المقبس: بعد التسخين، ادفع الأنبوب بسرعة وبشكل متساوٍ إلى مقبس التركيب لضمان تشكيل حلقة شفة موحدة حول المقبس.

4. التبريد: بعد اكتمال المقبس، من الضروري تجاوز وقت التبريد المحدد للتأكد من تبريد جزء التوصيل بالكامل قبل الانتقال إلى الخطوة التالية.
