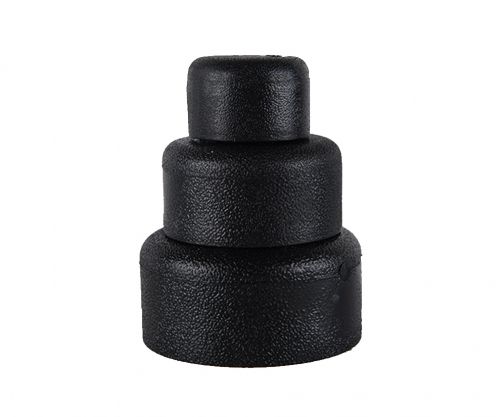

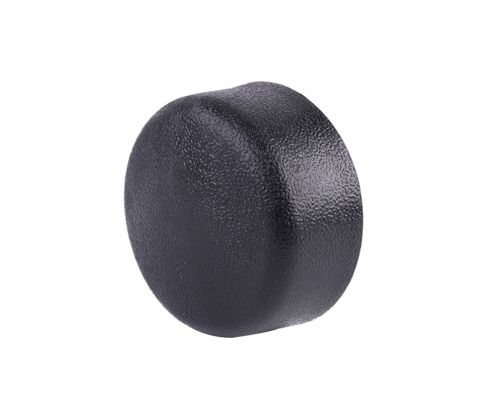

‌غطاء أنبوب لحام المقبس‌

‌غطاء الأنبوب الملحوم بالمقبس‌ عبارة عن وصلة توصيل أنابيب عالية الضغط، تُعرف أيضًا باسم غطاء الأنابيب الفولاذية المطروقة، وتستخدم بشكل أساسي في أنظمة خطوط الأنابيب ذات الضغط العالي.

مادة

تشتمل مواد أغطية لحام المقبس على الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك الفولاذ، وما إلى ذلك.

الأبعاد

نطاق حجم غطاء لحام المقبس هو 1/8″~4″ (DN6~DN100).

الوصف

غطاء أنبوب اللحام بالمقبس عبارة عن وصلة توصيل أنابيب عالية الضغط، والمعروفة أيضًا بغطاء الأنابيب الفولاذية المطروقة، وتستخدم بشكل رئيسي في أنظمة خطوط الأنابيب ذات الضغط العالي. وتشمل ميزاته الرئيسية ما يلي:

‌القطر الاسمي‌: من 1/4" إلى 5"، وتحديداً DN20-DN200.

‌الضغط الاسمي‌: يوفر مجموعة متنوعة من مستويات الضغط، بما في ذلك PN40، 64، 100، 160، 250، 320، 1500، 2000، 2500، 3000، 6000 رطل.

‌الوسط المطبق‌: مناسبة للمياه والبخار والنفط وغيرها من وسائل الإعلام.

مادة: بما في ذلك 321، 304، 304L، 316، 316L، 15CrMo، 12Cr1MoV وغيرها من المواد.

‌نموذج الاتصال‌: اعتماد اتصال اللحام بعقب لضمان ثبات وموثوقية الاتصال.

المواد

تشمل مواد أغطية الأنابيب الملحومة بالمقبس Q235، 20#، A234WPB، st37، 304، 304L، 316، 316L، 15CrMo، 12Cr1MoV، P91، P11، 16Mn، X42، X52، X65، X70، إلخ.

المواصفات والأبعاد

يتم إنتاج مواصفات وأحجام أغطية الأنابيب الملحومة بشكل أساسي وفقًا للمعايير مثل GB/T14383 وASME B16.11. تغطي هذه المعايير نطاقًا يتراوح من DN6 إلى DN100، حيث يمثل DN القطر الاسمي للأنبوب. تم أيضًا تحديد سمك الجدار ومعدل الضغط لأغطية الأنابيب الملحومة بالمقبس بالتفصيل، بما في ذلك 3000#، 6000#، 9000#، إلخ. هذه المواصفات مناسبة للتطبيقات تحت ظروف الضغط ودرجة الحرارة المختلفة.

تعليمات الاستخدام

تتضمن طريقة استخدام غطاء أنبوب اللحام بالمقبس بشكل أساسي لحام المقبس بالأنبوب أو تجهيزات الأنابيب الأخرى لضمان ثبات وختم الاتصال. فيما يلي بعض الخطوات والاحتياطات الأساسية لاستخدام غطاء أنبوب اللحام بالمقبس:

‌1. تحضير الأدوات والمواد‌: تأكد من حصولك على أدوات اللحام اللازمة، مثل ماكينة اللحام، ومواد اللحام المناسبة، مثل قضبان اللحام أو أسلاك اللحام.

2. تنظيف وتجهيز الأنبوب: قبل اللحام، تأكد من أن سطح الأنبوب وغطاء أنبوب اللحام بالمقبس نظيفان وخاليان من الزيت أو الصدأ أو الشوائب الأخرى لضمان جودة اللحام.

‌3. تحديد المواقع والتثبيت‌: ضع غطاء أنبوب لحام المقبس بشكل صحيح على الأنبوب وقم بتثبيته بالمشابك أو الأدوات المناسبة لضمان عدم تحركه أثناء اللحام.

4. اللحام‌: استخدم آلة لحام أو مسدس لحام لحام غطاء أنبوب اللحام بالمقبس بالأنبوب وفقًا لطريقة اللحام المحددة (مثل اللحام القوسي اليدوي واللحام المحمي بالغاز وما إلى ذلك). أثناء عملية اللحام، يجب الانتباه إلى التحكم في سرعة اللحام ومدخلات الحرارة لضمان جودة اللحام.

‌5. التحقق من جودة اللحام‌: بعد الانتهاء من اللحام، يجب إجراء عمليات التفتيش اللازمة، مثل فحص المظهر، والاختبار غير المدمر، وما إلى ذلك، للتأكد من أن جودة اللحام تلبي المتطلبات.

6.‌ العلاج اللاحق‌: إجراء المعالجة اللاحقة المناسبة لمنطقة اللحام، مثل الطحن والطلاء وما إلى ذلك، لحماية جزء اللحام من التآكل والتلف.

المعلمة الفنية

غطاء أنبوب لحام المقبس
الاسم الشائع للدورة الشهرية	الوزن التقريبي			الحجم التقريبي
الاسم المميز	SCH80/3000	SCH160/6000	XXS/9000	SCH80/3000	SCH160/6000	XXS/9000
6	0.03	0.04		0.048	0.046
8	0.04	0.05		0.055	0.058
10	0.05	0.07		0.068*10	0.069
15	0.05	0.13	0.23	0.078	0.0087	0.105
20	0.15	0.22	0.35	0.119	0.126	0.155
25	0.22	0.34	0.52	0.14	0.16	0.18
32	0.35	0.47	0.71	0.172	0.185	0.214
40	0.42	0.63	0.95	0.195	0.21	0.24
50	0.72	1.14	1.55	0.29	0.31	0.335
65	1.25	1.72		0.35	0.37
80	2.05	2.68		0.405	0.43
100	3.28			0.585
