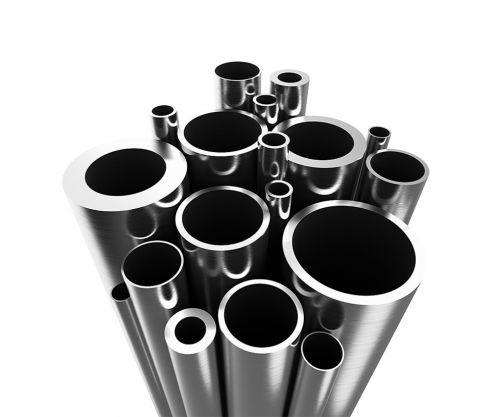

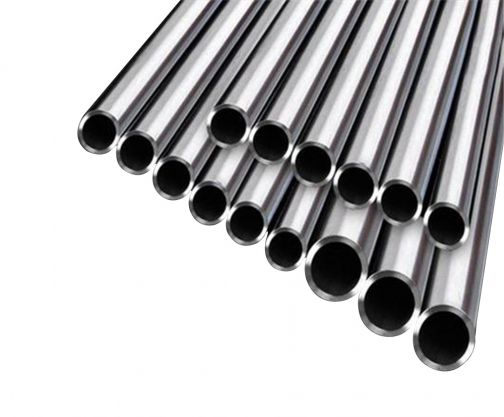

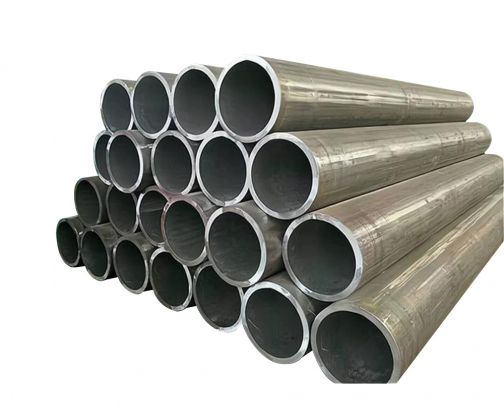

أنابيب الصلب الكربوني غير الملحومة

مادة:

مثل الفولاذ الكربوني رقم 20، الفولاذ الكربوني رقم 45، إلخ.

أبعاد:

نطاق القطر الخارجي: الأنابيب غير الملحومة المصنوعة من الفولاذ الكربوني لديها نطاق واسع من الأقطار الخارجية، من 10.3 مم إلى 630 مم1.

نطاق سمك الجدار: يتراوح سمك الجدار من 1.5 مم إلى 40 مم1.

أمثلة على الحجم المحدد: على سبيل المثال، يمكن أن يكون للأنبوب الفولاذي الذي يبلغ قطره الخارجي 32 مم سمك جدار يبلغ 2.5 مم؛ يمكن أن يكون للأنبوب الفولاذي الذي يبلغ قطره الخارجي 108 مم سمك جدار يبلغ 4 مم1.

وصف:

الأنابيب الفولاذية غير الملحومة المصنوعة من الفولاذ الكربوني هي أكثر مواد الأنابيب الفولاذية غير الملحومة شيوعًا، وتتكون بشكل أساسي من الكربون والسيليكون والمنغنيز والفوسفور والكبريت وعناصر أخرى. وفقًا لمحتوى الكربون، يمكن تقسيمها إلى فولاذ منخفض الكربون، وفولاذ متوسط الكربون، وأنابيب فولاذية غير ملحومة من الفولاذ عالي الكربون. تتميز الأنابيب الفولاذية غير الملحومة المصنوعة من الفولاذ الكربوني بالقوة والمتانة الجيدة، وهي مناسبة لنقل السوائل وتصنيع الأجزاء الميكانيكية والأجزاء الهيكلية، وما إلى ذلك.

الأنابيب الفولاذية غير الملحومة المصنوعة من الفولاذ الكربوني مصنوعة بشكل أساسي من الفولاذ الكربوني. يشير الفولاذ الكربوني إلى سبيكة من الحديد والكربون تحتوي على نسبة كربون أقل من 2.11%. بالإضافة إلى الكربون، فإنه يحتوي عادة على كمية صغيرة من السيليكون والمنغنيز والكبريت والفوسفور وعناصر أخرى. تتميز الأنابيب الفولاذية غير الملحومة المصنوعة من الفولاذ الكربوني بقابلية تصنيع جيدة وخصائص لحام وتستخدم على نطاق واسع في الهياكل الميكانيكية العامة ومجالات البناء.

القطر الخارجي الاسمي وسمك الجدار: على سبيل المثال، القطر الخارجي الاسمي للأنبوب الفولاذي غير الملحوم 20# هو 88.9 مم وسمك الجدار الاسمي 6.45 مم. الانحرافات المسموح بها للقطر الخارجي وسمك الجدار للأنبوب الفولاذي هي +0.50mm~0.20mm و+0.97mm~0.77mm على التوالي1.

‌المواصفات العامة‌: تشمل مواصفات الأنابيب غير الملحومة المصنوعة من الفولاذ الكربوني الفولاذ الكربوني عالي الجودة مثل 10، 20، 30، 35، 45، بالإضافة إلى الفولاذ الهيكلي منخفض السبائك مثل 16Mn، 5MnV أو سبائك الفولاذ مثل 40Cr، 30CrMnSi، 45Mn2، 40MnB. غالبًا ما تستخدم هذه المواصفات للأنابيب غير الملحومة المدرفلة على الساخن أو المدرفلة على البارد في خطوط أنابيب نقل السوائل2.

تتضمن عملية إنتاج الأنابيب الفولاذية غير الملحومة المصنوعة من الفولاذ الكربوني ما يلي:

‌تحضير المواد الخام‌: استخدم سبائك الصلب أو قطع الأنابيب الصلبة.

‌الثقب‌: يتم ثقب قطع الأنبوب بواسطة آلة ثقب لتشكيل أنابيب خشنة.

‌الدرفلة على الساخن أو الدرفلة على البارد أو الرسم على البارد‌: يتم تشكيل الأنابيب الخشنة عن طريق الدرفلة على الساخن أو الدرفلة على البارد أو الرسم على البارد.

‌التحجيم والتبريد‌: التبريد بعد التحجيم بواسطة آلة التحجيم.

‌الاستقامة واكتشاف العيوب‌: يتم الكشف عن الخلل الداخلي بعد التسوية للتأكد من عدم وجود شقوق أو فقاعات.

‌فحص الجودة والترقيم‌: يتم إجراء الترقيم والمواصفات ووضع علامات على أرقام دُفعات الإنتاج بعد فحص الجودة‌3.

القطر الاسمي وسمك الجدار‌: القطر الاسمي (DN) والقطر الخارجي (مم) للأنابيب الفولاذية غير الملحومة من الفولاذ الكربوني وسمك الجدار المقابل (مم) هما كما يلي:

DN10: القطر الخارجي 17، سمك الجدار 2.5

DN20: القطر الخارجي 27، سمك الجدار 3.0

DN25: القطر الخارجي 34، سمك الجدار 3.5

DN32: القطر الخارجي 42، سمك الجدار 3.5

DN40: القطر الخارجي 48، سمك الجدار 4.0

DN50: القطر الخارجي 60، سمك الجدار 4.5

DN65: القطر الخارجي 76، سمك الجدار 5.5

DN80: القطر الخارجي 89، سمك الجدار 6.0

DN100: القطر الخارجي 114، سمك الجدار 6.0

DN125: القطر الخارجي 140، سمك الجدار 6.5

DN150: القطر الخارجي 168، سمك الجدار 7.0

DN200: القطر الخارجي 219، سمك الجدار 8.0

DN250: القطر الخارجي 2 73، سمك الجدار 9.0

DN300: القطر الخارجي 323، سمك الجدار 10.0

DN350: القطر الخارجي 377، سمك الجدار 11.0

DN400: القطر الخارجي 426، سمك الجدار 12.5‌12

‌الكتلة النظرية‌: الكتلة النظرية (كجم/م) لأنابيب الصلب الكربوني غير الملحومة ذات المواصفات المختلفة هي كما يلي:

DN10: 89

DN20: 117

DN25: 152

DN32: 190

د.ن40: 233

DN50: 275

د65: 323

DN80: 375

DN100: 414

DN125: 465

DN150: 531

DN200: 617

DN250: 739

DN300: 874

DN350: 1011

DN400: 1168‌1
