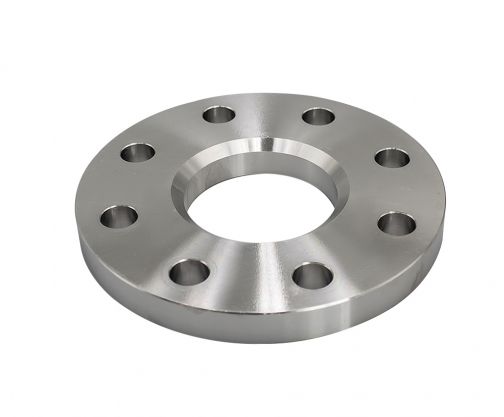

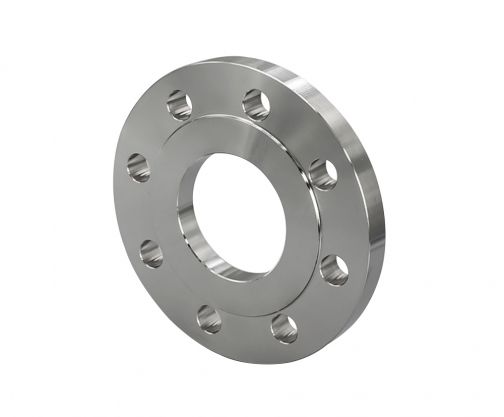

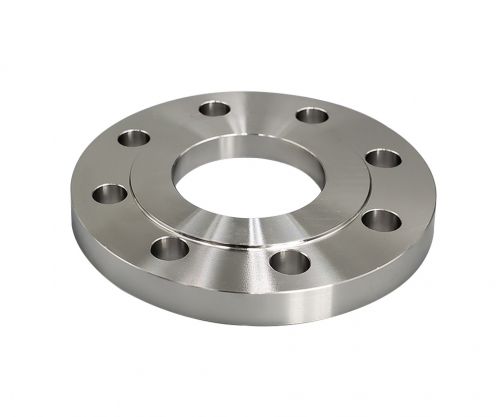

شفة لحام مسطحة من النوع اللوحي (المعيار الكيميائي HG20592، المعيار الوطني GB/T9119، المعيار الميكانيكي JB/T81): الحصول على المواد بسهولة، التصنيع البسيط، التكلفة المنخفضة، والاستخدام على نطاق واسع
ولكن صلابة ضعيفة، لذلك لا ينبغي أن تستخدم في أنظمة الأنابيب العملية الكيميائية مع العرض والطلب، القابلة للاشتعال والانفجار ومتطلبات الفراغ العالية، والمناسبات شديدة الخطورة. أنواع سطح الختم مسطحة ومرتفعة.
مادة: 201، 304.316.316L.0Cr18Ni9.321.202، الفولاذ الكربوني، 20#، 20G، وسبائك الصلب، إلخ.
أبعاد: تختلف أبعاد فلنجات اللحام المسطحة من نوع اللوحة وفقًا لمستويات الضغط والمواصفات المختلفة.
الوصف
شفة اللحام المسطحة من النوع اللوحي هي الحافة الأكثر شيوعًا، مع ضغوط PN2.5، PN6، PN10، PN16، وPN25.
شكل اللحام: شفة اللحام المسطحة من نوع اللوحة هي إدخال الأنبوب في الحافة من أجل اللحام.
مادة شفة اللحام المسطحة: 201، 304.316.316L.0Cr18Ni9.321.202، الفولاذ الكربوني، 20#، 20G، وسبائك الصلب، إلخ.
المواد
تشتمل مواد فلنجات اللحام المسطحة من النوع اللوحي على الفولاذ المطروق، والفولاذ الكربوني WCB، والفولاذ المقاوم للصدأ، 316L، 316، 304L، 304، 321، فولاذ الكروم الموليبدينوم، فولاذ الكروم الموليبدينوم-الفاناديوم، الموليبدينوم-التيتانيوم، بطانة مطاطية، و بطانة الفلور. يعتمد اختيار هذه المواد على متطلبات التطبيق المختلفة، بما في ذلك على سبيل المثال لا الحصر الأفران الصناعية، والهندسة الحرارية، وإمدادات المياه والصرف الصحي، والتدفئة والتهوية، والتحكم الآلي.
تعليمات الاستخدام
لأن شفة اللحام المسطحة ذات أداء شامل جيد، فهي تستخدم على نطاق واسع في الصناعة الكيميائية، والبناء، وإمدادات المياه، والصرف الصحي، والبترول، والصناعات الخفيفة والثقيلة، والتبريد، والصرف الصحي، والسباكة، والحماية من الحرائق، والطاقة الكهربائية، والفضاء، وبناء السفن وغيرها من الأساسيات المشاريع.
ورقة البيانات الفنية
مادة: تشمل المواد الشائعة للفلانشات الملحومة المسطحة من النوع اللوحي الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ. تشمل مواد الفولاذ الكربوني ASTM A105، 20#، Q235، 16Mn، ASTM A350 LF1، LF2 CL1/CL2، ASTM A694 F42، F46، F48، F50، F52، F56، F60، F65، F70، إلخ. تشمل مواد الفولاذ المقاوم للصدأ ASTM A182 F304، 304L، F316، 316L، 1Cr18Ni9Ti، 0Cr18Ni9Ti، 321، 18-8، إلخ. تشمل مواد سبائك الصلب ASTM A182 F1، F***، F9، F11، F12، F22، F91، إلخ.
نطاق الحجم: تحتوي الفلنجات اللوحية المنزلقة على مجموعة واسعة من الأحجام، حيث يتراوح القطر الخارجي للشفة من 75 مم إلى 2190 مم، وأقطار الشفة الداخلية من A18 مم إلى 2036 مم، ومن B15 مم إلى 2024 مم. أقطار الأنابيب الخارجية من A17.2mm إلى 2032mm، ومن B14mm إلى 2020mm. تتراوح المسافات المركزية لفتحة الترباس من 50 مم إلى 2130 مم، وأقطار فتحة الترباس من 11 مم إلى 30 مم. يتراوح سمك الحافة من 12 مم إلى 58 مم.
تصنيف الضغط: تتمتع الفلنجات المنزلقة بتصنيفات ضغط للمستوى الكامل (FF) PN2.5 (DN10 إلى DN2000)، وPN6 إلى PN16 (DN10 إلى DN600).
توفر هذه المعلمات التقنية مرجعًا مهمًا لتصميم وتطبيق فلنجات الألواح المنزلقة، مما يضمن إمكانية تطبيقها وسلامتها في التطبيقات الصناعية المختلفة.
المعلمات الفنية
| شفة القطر الخارجي | 75 ملم - 2190 ملم |
| قطر الدائرة المركزية لثقب الترباس | 50 ملم ---- 2130 ملم |
| قطر ثقب الترباس | 11 ملم - 30 ملم |
| عدد فتحات الترباس | 4-48 |
| خيط | M10-M27 |
| سمك شفة | 12 ملم - 58 ملم |
| القطر الخارجي للأنبوب | أ(17.2-2032 مللي متر) ب(14-2020 مللي متر) |
| شفة القطر الداخلي | أ(18-2036 ملم) ب(15-2024 ملم) |
| شفة الوزن النظري | 0.36 كجم - 234.6 كجم (DN1800) |
| ضغط شفة | 0.25MPA-4.0MPA |
المنتجات ذات الصلة
حالة تعاونية
يحتاج العميل إلى تطوير مشروع تعدين وحل مشكلة الفلنجة في مشروع التعدين لتجنب الفلنجة أو عدم وجود الشفاه. من الضروري شراء فلنجات كبيرة الحجم من الفولاذ المقاوم للصدأ.
الأسئلة الشائعة
ما هي الشهادات التي حصلت عليها منتجاتك؟
تتوافق منتجاتنا مع المعايير الدولية مثل ASTM، وANSI، وJIS، وDIN، وGB. كما أننا حاصلون على العديد من الشهادات لضمان الجودة والموثوقية، بما في ذلك ISO 9001.
كيف يمكنني الحصول على بعض العينات؟
إذا كنت بحاجة إلى ذلك، فسوف نقدم لك عينات مجانية، ولكن من المتوقع أن يدفع العملاء الجدد رسومًا سريعة.
إلى أي بلد قمت بتوريد منتجاتك؟
لقد قمنا بتوريدها إلى تايلاند والصين وتايوان وفيتنام والهند وجنوب أفريقيا والسودان وبيرو والولايات المتحدة الأمريكية والبرازيل وترينيداد وتوباغو والكويت وقطر وسريلانكا وباكستان ورومانيا وفرنسا وإسبانيا وألمانيا وبلجيكا وأوكرانيا إلخ. (الأرقام هنا تشمل فقط عملائنا في آخر 5 سنوات.)
