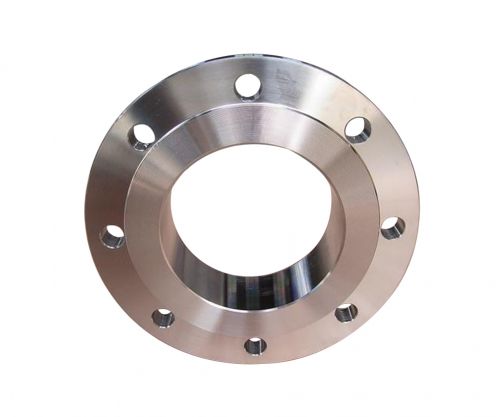

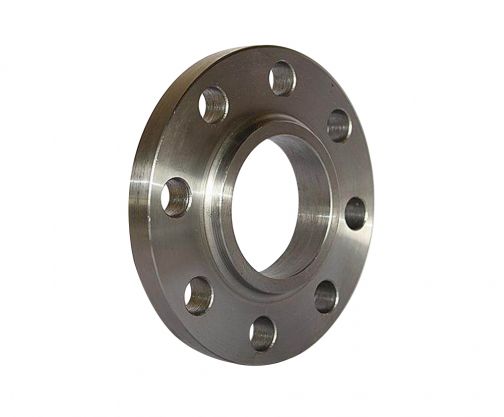

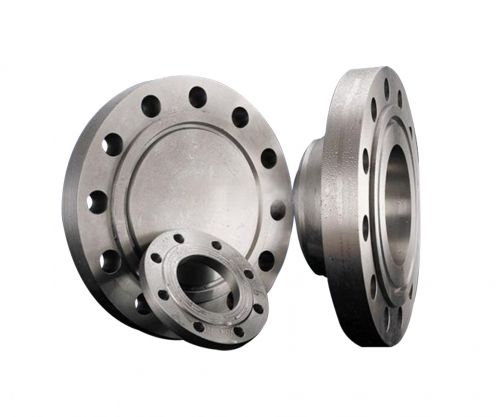

فلنجة لحام مسطحة برقبة

الفلنجة المنزلقة العنق عبارة عن فلنجة تربط الأنابيب الفولاذية وتجهيزات الأنابيب وما إلى ذلك بالشفة وتتصل بالمعدات أو خطوط الأنابيب من خلال لحام الشرائح.

تشمل خصائص شفة الرقبة الانزلاقية ما يلي:

1. عملية التصنيع: تزوير.

2. الضغط الاسمي المطبق: لا يزيد عن 2.5MPa.

3. المواد: الفولاذ الكربوني، فولاذ الكروم والموليبدينوم، 304، إلخ.

4. شكل سطح الختم: السطح المرتفع، السطح المقعر والمحدب، سطح اللسان والأخدود، المستوى الكامل، إلخ.

تتضمن سيناريوهات تطبيق الحافة الانزلاقية العنقية توصيل خطوط الأنابيب في المعدات البتروكيماوية، وهي مناسبة لتوصيل خطوط الأنابيب الفولاذية بضغط اسمي لا يتجاوز 2.5MPa. إنه ذو هيكل معقول، وقوة وصلابة عالية، ويمكنه تحمل درجات الحرارة العالية والضغط العالي، والانحناء المتكرر وتقلبات درجات الحرارة، وله ختم موثوق.

إن عملية تصنيع الحافة المنزلقة للرقبة هي أساسًا تزوير، والتي تتمتع بقوة وصلابة عالية ومناسبة لأنظمة خطوط الأنابيب ذات الضغط العالي ودرجة الحرارة العالية. إن تصميمها الهيكلي واختيار المواد يمكّنها من الحفاظ على أداء الختم الجيد والقوة الميكانيكية في بيئات العمل القاسية.

يتم تصنيع مادة شفة اللحام المسطحة ذات العنق من صفائح فولاذية عادية ذات سمك يلبي المتطلبات. لحام هذه الحافة هو لحام فيليه، وطريقة الاتصال بالأنبوب هي توصيله بالمعدات أو خط الأنابيب من خلال لحام فيليه. هيكل شفة اللحام المسطحة العنق بسيط نسبيًا، والمواد اقتصادية نسبيًا. على الرغم من أن صلابتها وختمها ليست جيدة مثل شفة اللحام التناكبي ذات العنق، إلا أنها تستخدم على نطاق واسع في توصيل الحاويات وخطوط الأنابيب ذات الضغط المتوسط والمنخفض. بالإضافة إلى ذلك، نطاق الضغط الاسمي لشفة اللحام المسطحة ذات العنق هو 0.6---4.0MPa، وقطرها الداخلي الأكبر يعني أن الوزن أصغر والتكلفة أقل، وهو مناسب بشكل خاص للمناسبات ذات القطر الاسمي أكبر من 250 ملم. بالمقارنة مع فلنجة اللحام التناكبي ذات العنق، فإن فلنجة اللحام المسطحة ذات العنق (SO) لا تتطلب الاختبار، مما يقلل من التكلفة بشكل أكبر.

تتضمن مواصفات شفة الرقبة سهلة الارتداء الوجه المرتفع (RF)، والوجه المقعر (FM)، والوجه المحدب (M)، والوجه اللساني (T)، والوجه الأخدود (G)، والوجه الكامل (FF). نطاق قطر هذه النماذج هو DN10~DN600، وهو مناسب لمستويات الضغط والمواد المختلفة. على وجه التحديد، شفة الرقبة سهلة الارتداء مناسبة لسلسلة PN (PN2.5~PN40) وسلسلة Class (Class150~Class1500)، ويمكن تصنيعها من مجموعة متنوعة من المواد، مثل الفولاذ الكربوني، فولاذ الموليبدينوم الكروم، الفولاذ المقاوم للصدأ. الفولاذ (304، 316، 304L، 316L، 321، 347، CF8C)، إلخ. بالإضافة إلى ذلك، مواصفات الانزلاق تشتمل شفة العنق أيضًا على معايير HG/T20592-20635-1997 وHG/T20592-20635-2009 لفلنجات الأنابيب الفولاذية والحشوات والمثبتات، بالإضافة إلى معلومات المنتج المحددة لحافة الرقبة الانزلاقية HG20594 فئة 150 فلنجة، والتي توضح إمكانية تطبيقه في مختلف الصناعات والمجالات.

تشتمل سيناريوهات تطبيق شفة اللحام المسطحة ذات العنق بشكل أساسي على الاتصال بين حاويات وخطوط الضغط المتوسطة والمنخفضة، وصمامات الغاز وخطوط أنابيب الغاز الطبيعي، والأماكن القابلة للاشتعال والانفجار والتآكل والسامة.

حواف اللحام المسطحة ذات العنق بسيطة في الهيكل وتوفر المواد. على الرغم من أن صلابتها وختمها ليست جيدة مثل فلنجات اللحام التناكبي ذات العنق، إلا أنها لا تزال تستخدم على نطاق واسع في توصيل الحاويات وخطوط الأنابيب ذات الضغط المتوسط والمنخفض. يمكن أن يكون سطح الختم لهذه الحافة محدبًا، مقعرًا ومحدبًا، ولسانًا وأخدودًا. وهي تختلف في الهيكل وتأثير الختم والقوة، وهي مناسبة للوسائط العامة. إن فلنجات اللحام المسطحة ذات العنق مناسبة بشكل خاص للأماكن القابلة للاشتعال، المتفجرة، المسببة للتآكل والسامة، لأن عنقها القصير يمكن أن يحسن صلابة وقدرة تحمل الفلنجة. بالإضافة إلى ذلك، يتم استخدام فلنجات اللحام المسطحة ذات العنق أيضًا لصمامات الغاز وخطوط أنابيب الغاز الطبيعي، مما يضمن سلامة وموثوقية الاستخدام.

تشمل المعلمات التقنية لشفة اللحام المسطحة ذات العنق شكل سطح الختم، ونطاق القطر، ومستوى الضغط المطبق، والمواد، والمعايير.

(1) شكل سطح الختم: سطح الختم لشفة اللحام المسطحة ذات العنق متنوع، بما في ذلك الوجه المرتفع (RF)، والوجه المقعر (FM)، والوجه المحدب (M)، والوجه اللساني (T)، والوجه الأخدود (G)، والسطح الكامل (FF)، إلخ. .

(2) نطاق القطر: نطاق قطر شفة اللحام المسطحة واسعة، من DN10 إلى DN600.

(3) مستوى الضغط المطبق: ينطبق على سلسلة PN (الضغط الاسمي) PN2.5~PN40؛ سلسلة الفئة Class150 ~ Class1500. تغطي مستويات الضغط 0.6Mpa~32Mpa، 150Lb~2500Lb، PN0.25~PN42.0، ويمكن تخصيصها وفقًا للاحتياجات. ‌

(4) المواد: الشفاه الانزلاقية مصنوعة من مجموعة متنوعة من المواد، بما في ذلك الفولاذ الكربوني، والفولاذ الموليبدينوم الكروم، والفولاذ المقاوم للصدأ (304، 316، 304L، 316L، 321، 347، CF8C، إلخ)، ومواد خاصة مثل 310S، 2205، 904 لتر، إلخ

(5) المعيار: تتوافق الشفاه المنزلقة على الرقبة مع مجموعة متنوعة من المعايير، بما في ذلك المعايير الوطنية والمعايير الأمريكية والمعايير الألمانية والمعايير اليابانية والمعايير البريطانية وما إلى ذلك، ويمكن تخصيصها وفقًا للاحتياجات.

 ‌

(6) بالإضافة إلى ذلك، الشفاه سهلة الارتداء للرقبة لديها نطاق واسع من الأحجام، من DN10MM إلى DN1828MM.
