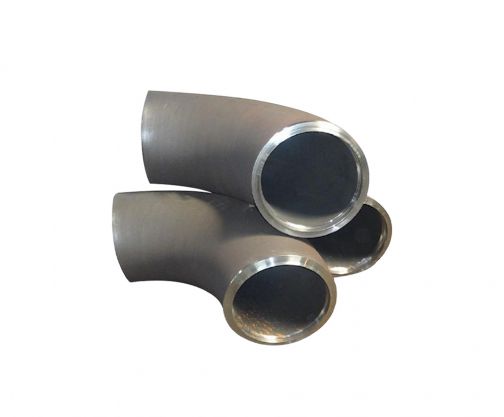

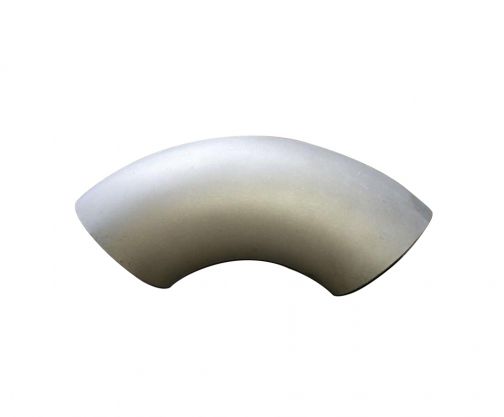

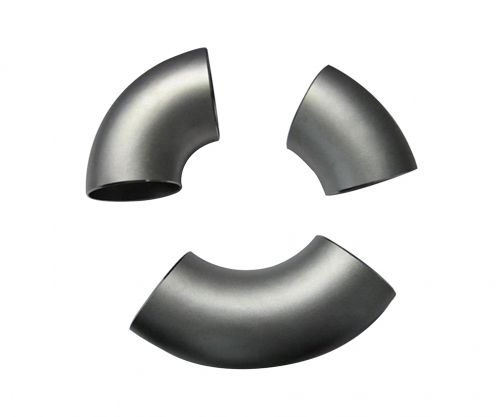

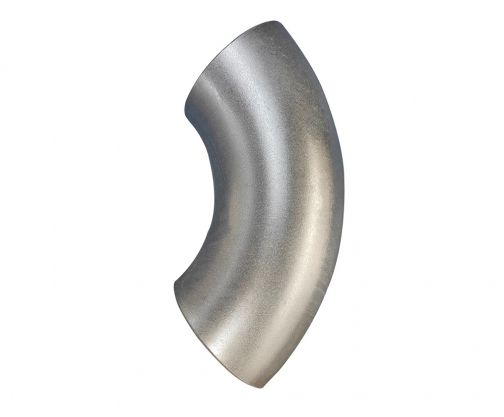

الكوع من الفولاذ المقاوم للصدأ

الكوع الفولاذي المقاوم للصدأ عبارة عن وصلة أنابيب تستخدم لتوصيل الأنابيب وتغيير اتجاه خط الأنابيب، وعادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ. ‌

تتمثل الوظيفة الرئيسية لكوع الفولاذ المقاوم للصدأ في توصيل أنبوبين بنفس الأقطار الاسمية أو بأقطار مختلفة في نظام خطوط الأنابيب، بحيث يمكن لخط الأنابيب أن يدور بزاوية معينة. وفقًا للزوايا المختلفة، فإن الأكثر استخدامًا هي 45 درجة، 90 درجة و180 درجة. بالإضافة إلى ذلك، وفقًا لاحتياجات المشروع، يتم أيضًا تضمين أكواع زاوية غير عادية أخرى مثل 60 درجة. تتضمن طرق التوصيل بالأنبوب اللحام المباشر (الطريقة الأكثر شيوعًا)، وتوصيل الحافة، والتوصيل الملولب، وتوصيل المقبس.

مواد الأكواع المصنوعة من الفولاذ المقاوم للصدأ هي بشكل أساسي 304، 316، إلخ. تتمتع هذه المواد بمقاومة جيدة للتآكل، ومقاومة درجات الحرارة العالية ومقاومة الضغط القوية، مما يجعل أكواع الفولاذ المقاوم للصدأ تستخدم على نطاق واسع في أنظمة خطوط الأنابيب في المجال الصناعي.

مواصفات ونماذج الأكواع المصنوعة من الفولاذ المقاوم للصدأ تشمل بشكل أساسي القطر، نصف قطر الانحناء، سمك الجدار وزاوية الانحناء. ‌

‌1. القطر‌: يشير قطر الكوع المصنوع من الفولاذ المقاوم للصدأ إلى قطر الأنبوب المتصل بالكوع، عادةً بالبوصة أو المليمتر. الأقطار الشائعة هي 1/2 بوصة، 3/4 بوصة، 1 بوصة، إلخ. يمكن أيضًا تخصيص الأكواع ذات الحجم غير القياسي وفقًا للاحتياجات الفعلية.

‌2. نصف قطر الانحناء‌: يشير نصف قطر انحناء الكوع إلى المسافة من الخط المركزي للكوع إلى المحور المركزي للأنبوب، عادةً بالملليمتر. سيؤثر نصف قطر الانحناء للكوع على تدفق السوائل في خط الأنابيب. بشكل عام، كلما زاد نصف قطر انحناء المرفق، قلت مقاومة السائل.

‌3. سمك الجدار‌: يشير سمك جدار الكوع المصنوع من الفولاذ المقاوم للصدأ إلى سمك جدار الكوع، وعادةً ما يكون بالملليمتر. سوف يؤثر سمك الجدار على قدرة تحمل الضغط وعمر خدمة الكوع. بشكل عام، كلما كان الجدار أكثر سمكًا، كلما كانت قدرة الكوع على تحمل الضغط أقوى.

‌4. زاوية الانحناء‌: تشير زاوية الكوع الفولاذي المقاوم للصدأ إلى زاوية الانحناء للكوع، والزاوية الشائعة هي 45 درجة، 90 درجة، 180 درجة، إلخ. الأكواع ذات الزوايا المختلفة مناسبة لتخطيطات خطوط الأنابيب المختلفة ومتطلبات الاتصال.

بالإضافة إلى ذلك، يتم تقسيم الأكواع المصنوعة من الفولاذ المقاوم للصدأ إلى ثلاثة أنواع وفقًا للزوايا. الأكثر استخدامًا هي 45 درجة، 90 درجة و180 درجة. بالإضافة إلى ذلك، يتم أيضًا تضمين أكواع زاوية غير عادية أخرى مثل 60 درجة وفقًا لاحتياجات المشروع. يتم تحديد معايير الحجم هذه وفقًا للمعايير الوطنية ومعايير الصناعة. أكواع الأنابيب من مواد ومواصفات مختلفة سيكون لها معايير أحجام مختلفة.

‌1. التخزين والصيانة‌: يجب فحص الأكواع المصنوعة من الفولاذ المقاوم للصدأ المخزنة لفترة طويلة بانتظام، ويجب إزالة الأوساخ، ويجب الحفاظ على السطح المكشوف نظيفًا، ويجب تخزينها بشكل أنيق في مكان جاف وجيد التهوية بالداخل، مع تجنب التراص أو التخزين في الهواء الطلق للحفاظ عليها. جافة وجيدة التهوية ونظيفة‌.

2. التثبيت‌: يمكن تركيب الأكواع المصنوعة من الفولاذ المقاوم للصدأ مباشرة على خط الأنابيب وفقًا لطريقة الاتصال، ويمكن تركيبها في أي موضع من خط الأنابيب، ولكنها يجب أن تكون سهلة التشغيل والفحص. لاحظ أن معدل تدفق وسط الكوع الفولاذ المقاوم للصدأ يجب أن يتدفق تحت قرص الصمام الطولي، ويجب تثبيت الكوع الفولاذ المقاوم للصدأ أفقيًا، مع الانتباه إلى الختم لمنع التسرب، حتى لا يؤثر على التشغيل العادي لخط الأنابيب.

3. احتياطات الاستخدام‌: عند استخدام الأكواع المصنوعة من الفولاذ المقاوم للصدأ، يمكن فقط فتح أو إغلاق الصمامات الكروية والصمامات الحابسة وصمامات البوابة، ويجب عدم تعديل معدل التدفق لتجنب التآكل على سطح الختم. تم تجهيز صمام البوابة والصمام التوقف الملولب العلوي بجهاز إغلاق مقلوب، ويتم شد العجلة اليدوية إلى الأعلى لمنع تسرب الوسيط من نقطة التعبئة‌.

4. التطبيقات الخاصة: الأكواع المصنوعة من الفولاذ المقاوم للصدأ المستخدمة في البيئات ذات درجات الحرارة المرتفعة، مثل صمام الهواء الثالث، يجب تركيبها بقوالب مقاومة للحرارة على جسم الصمام، ويجب تحديد سمكها وفقًا للمواد المستخدمة على اللوحة الرئيسية واستهلاك الحرارة المسموح به. عند لحام أكواع الفولاذ المقاوم للصدأ، يجب الانتباه إلى عملية اللحام لتجنب التسبب في وقوع حوادث. يحتاج استخدام وصيانة الأكواع المصنوعة من الفولاذ المقاوم للصدأ إلى اتباع طرق واحتياطات معينة لضمان أدائها وعمرها الافتراضي. تعد طرق التخزين والتركيب والاستخدام الصحيحة ضرورية للحفاظ على كفاءة وسلامة نظام الأنابيب.

تشمل المعلمات التقنية للأكواع المصنوعة من الفولاذ المقاوم للصدأ بشكل أساسي نصف قطر الانحناء، ومستوى الضغط، والقطر، ونصف قطر الانحناء، وسمك الجدار والزاوية. ‌

1. نصف قطر الانحناء: يمكن تقسيم الأكواع المصنوعة من الفولاذ المقاوم للصدأ إلى أكواع نصف قطرها طويلة وأكواع نصف قطرها قصيرة وفقًا لنصف قطر الانحناء. نصف قطر انحناء الكوع نصف القطر الطويل يساوي 1.5 مرة القطر الخارجي للأنبوب (R=1.5D)، في حين أن نصف قطر انحناء الكوع نصف القطر القصير يساوي القطر الخارجي للأنبوب (R=1.0D) .

2. مستوى الضغط: هناك العديد من مستويات الضغط للأكواع المصنوعة من الفولاذ المقاوم للصدأ، حوالي سبعة عشر، وهي نفس معايير الأنابيب في الولايات المتحدة، بما في ذلك Sch5s، Sch10s، Sch10، Sch20، Sch30، Sch40s، STD، Sch40، Sch60، Sch80s، XS؛ Sch80، SCH100، Sch120، Sch140، Sch160، XXS، وما إلى ذلك، من بينها STD وXS هي الأكثر استخدامًا.

3. القطر: يشير قطر الكوع المصنوع من الفولاذ المقاوم للصدأ إلى قطر الأنبوب المتصل بالكوع، عادةً بالبوصة أو المليمتر. تشمل الأقطار الشائعة 1/2 بوصة، 3/4 بوصة، 1 بوصة، إلخ. يمكن أيضًا تخصيص الأكواع ذات الحجم غير القياسي وفقًا للاحتياجات الفعلية.

4. نصف قطر الانحناء: يشير نصف قطر انحناء الكوع إلى المسافة من الخط المركزي للكوع إلى المحور المركزي للأنبوب، عادةً بالملليمتر. سيؤثر حجم نصف قطر الانحناء على تدفق السوائل في خط الأنابيب. بشكل عام، كلما زاد نصف قطر الانحناء، قلت مقاومة السائل.

5. سمك الجدار: يشير سمك جدار الكوع المصنوع من الفولاذ المقاوم للصدأ إلى سمك جدار الكوع، وعادةً ما يكون بالملليمتر. سيؤثر حجم سمك الجدار على قدرة تحمل الضغط وعمر خدمة الكوع. كلما كان سمك الجدار أكثر سمكًا، كلما كانت قدرة تحمل الضغط للكوع أقوى.

6. الزاوية: تشير زاوية الكوع المصنوع من الفولاذ المقاوم للصدأ إلى زاوية انحناء الكوع. الشائعة هي 45 درجة، 90 درجة، 180 درجة، إلخ. الأكواع ذات الزوايا المختلفة مناسبة لتخطيطات خطوط الأنابيب المختلفة ومتطلبات الاتصال.

يعتمد اختيار هذه المعلمات التقنية على متطلبات تصميم نظام خطوط الأنابيب المحددة، بما في ذلك عوامل مثل نوع السائل والضغط ودرجة الحرارة وتصميم خط الأنابيب.
