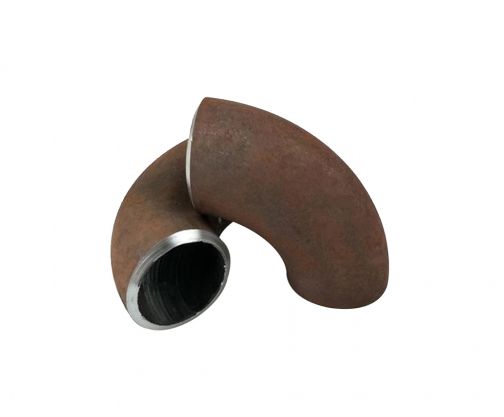

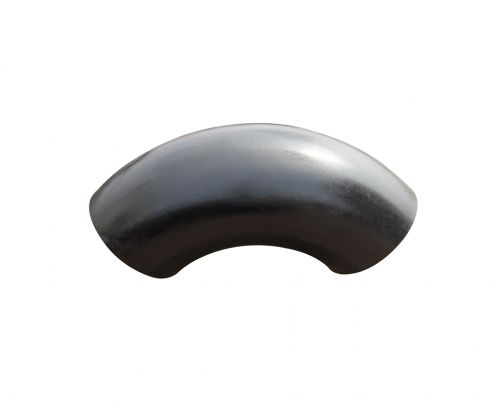

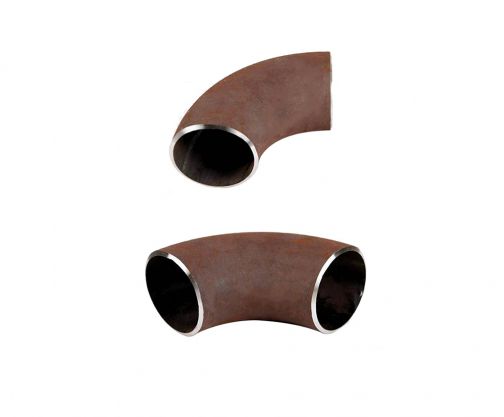

الكوع من الفولاذ الكربوني

مادة

مواد أكواع الفولاذ الكربوني تشمل Q235، 20#، 35#، 45#، 16Mn. هذه المواد هي الأكثر استخدامًا في تجهيزات أنابيب الفولاذ الكربوني وهي مناسبة لمعايير العمليات المختلفة، مثل المعيار الوطني، المعيار الأمريكي، المعيار الياباني، إلخ.

شهادة: شهادة اختبار نوع المعدات الخاصة

أبعاد:

وفقًا للزاوية، هناك ثلاثة أكواع شائعة الاستخدام: 45 درجة، 90 درجة، و180 درجة. بالإضافة إلى ذلك، وفقًا لاحتياجات المشروع، هناك أيضًا أكواع أخرى بزاوية غير عادية مثل 60 درجة.

وصف

الكوع غير الملحوم هو نوع من وصلات الأنابيب المستخدمة عند ثني خط الأنابيب. وهي تمثل النسبة الأكبر من جميع تجهيزات الأنابيب المستخدمة في نظام خطوط الأنابيب، حوالي 80%. عادة، يتم اختيار عمليات تشكيل مختلفة للأكواع ذات المواد المختلفة أو سمك الجدار. تشمل عمليات تشكيل الكوع غير الملحومة الشائعة المستخدمة من قبل الشركات المصنعة الدفع الساخن، والختم، والبثق، وما إلى ذلك.

أكواع الفولاذ الكربوني عبارة عن تجهيزات أنابيب معدنية تغير اتجاه خط أنابيب الفولاذ الكربوني. وتشمل طرق الاتصال مترابطة وملحومة. وفقًا للزاوية، هناك ثلاثة أكواع شائعة الاستخدام: 45 درجة، 90 درجة، و180 درجة. بالإضافة إلى ذلك، وفقًا لاحتياجات المشروع، هناك أيضًا أكواع أخرى بزاوية غير عادية مثل 60 درجة.

يمكن تصنيف أكواع الفولاذ الكربوني إلى أكواع نصف قطر طويلة وأكواع نصف قطر قصيرة بناءً على نصف قطر انحناءها. يشير الكوع ذو نصف القطر الطويل إلى أنبوب نصف قطر انحناء يساوي 1.5 مرة القطر الخارجي للأنبوب، أي R=1.5D. يشير الكوع ذو نصف القطر القصير إلى نصف قطر انحناء يساوي القطر الخارجي للأنبوب، أي R=1.0D. D هو قطر المرفق، و R هو نصف قطر الانحناء. يمكن أيضًا التعبير عن D بمضاعفات إذا تم تصنيفها حسب مستوى الضغط، فهناك ما يقرب من سبعة عشر نوعًا، وهي نفس معايير الأنابيب في الولايات المتحدة، بما في ذلك Sch5s Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、 Sch80s، XS، Sch80، Sch100، Sch120، Sch140، Sch160، XXS، الأكثر استخدامًا هي STD و XS. وفقًا لزاوية المرفق، هناك 45 درجة مرفقًا، و90 درجة مرفقًا، و180 درجة مرفقًا. تتضمن معايير التنفيذ GB/T12459-2005، GB/T13401-2005، GB/T10752-1995، HG/T21635-1987، D-GD0219، إلخ.

يتضمن استخدام أكواع الفولاذ الكربوني بشكل أساسي اختيار طريقة التوصيل والزاوية المناسبة، وكذلك اختيار المادة المناسبة وفقًا لمتطلبات المشروع. أكواع الفولاذ الكربوني عبارة عن تجهيزات أنابيب معدنية تغير اتجاه خط الأنابيب على أنابيب الفولاذ الكربوني. تشتمل طرق التوصيل على اللحام الملولب والملحوم، واللحام المباشر (الطريقة الأكثر استخدامًا)، ووصلة الفلنجة، ووصلة الذوبان الساخن، ووصلة الانصهار الكهربائي، والتوصيل الملولب، وتوصيل المقبس. وفقًا للزاوية، هناك ثلاثة أكواع زاوية الأكثر استخدامًا: 45 درجة، 90 درجة و180 درجة. بالإضافة إلى ذلك، يتم أيضًا تضمين أكواع زاوية غير طبيعية أخرى مثل 60 درجة وفقًا لاحتياجات المشروع. تشمل مواد الأكواع الحديد الزهر والفولاذ المقاوم للصدأ وسبائك الفولاذ والحديد الزهر القابل للتشكيل والفولاذ الكربوني والمعادن غير الحديدية والبلاستيك. من بينها، يتم استخدام أكواع الفولاذ الكربوني على نطاق واسع في مختلف المجالات الصناعية والمدنية نظرًا لخصائصها الميكانيكية الممتازة وفعاليتها من حيث التكلفة.

عند استخدام أكواع الفولاذ الكربوني، يجب عليك أيضًا الانتباه إلى تصنيفها ومعاييرها. على سبيل المثال، يمكن تقسيم أكواع ختم الفولاذ الكربوني إلى فولاذ الموقد المفتوح، وفولاذ المحول، وفولاذ الفرن الكهربائي وفقًا لطريقة الصهر، والفولاذ المغلي، والفولاذ المقتول، والفولاذ شبه المقتول، والفولاذ المقتول الخاص وفقًا لطريقة إزالة الأكسدة، والفولاذ المنخفض الكربون الفولاذ والفولاذ الكربوني المتوسط والفولاذ عالي الكربون وفقًا لمحتوى الكربون، والفولاذ الكربوني العادي والفولاذ الكربوني عالي الجودة والفولاذ عالي الجودة وفقًا لمحتوى الفوسفور والكبريت. يؤثر اختيار هذه التصنيفات والمعايير بشكل مباشر على أداء وعمر خدمة الكوع.

بالإضافة إلى ذلك، بالنسبة للأكواع غير الملحومة المصنوعة من الفولاذ الكربوني، تكون المادة الخام عبارة عن أنابيب فولاذية غير ملحومة، وتشمل عملية الإنتاج التسخين، والثقب، والدرفلة، وإزالة الأنبوب، والتحجيم (أو التخفيض)، والتبريد، والاستقامة، والاختبار الهيدروستاتيكي (أو الكشف عن العيوب) وغيرها خطوات لضمان جودة وأداء الكوع. schxx هي درجة سمك الجدار، 90e(s) تشير إلى كوع من الفولاذ الكربوني بنصف قطر قصير 90 درجة، 90e(l) تشير إلى كوع طويل بنصف قطر 90 درجة، إلخ. تساعد هذه المعرفات المستخدمين على اختيار مواصفات الكوع المناسبة وفقًا للاحتياجات المحددة .

باختصار، يتطلب الاختيار والاستخدام الصحيح لأكواع الفولاذ الكربوني النظر في طرق الاتصال والزوايا والمواد والامتثال للتصنيفات والمعايير ذات الصلة لضمان التشغيل الآمن والفعال لنظام خطوط الأنابيب.
